Моделирование структуры базы данных при помощи алгоритма нормализации, описанного в предыдущих главах, имеет серьезные недостатки: Первоначальное размещение всех атрибутов в одном отношении является очень неестественной операцией. Интуитивно разработчик сразу проектирует несколько отношений в соответствии с обнаруженными сущностями. Даже если совершить насилие над собой и создать одно или несколько отношений, включив в них все предполагаемые атрибуты, то совершенно неясен смысл полученного отношения. Невозможно сразу определить полный список атрибутов. Пользователи имеют привычку называть разными именами одни и те же вещи или наоборот, называть одними именами разные вещи. Для проведения процедуры нормализации необходимо выделить зависимости атрибутов, что тоже очень нелегко, т.к. необходимо явно выписать все зависимости, даже те, которые являются очевидными.
В реальном проектировании структуры базы данных применяются другой метод - так называемое, семантическое моделирование. Семантическое моделирование представляет собой моделирование структуры данных, опираясь на смысл этих данных. В качестве инструмента семантического моделирования используются различные варианты диаграмм сущность-связь (ER - Entity-Relationship).
Первый вариант модели сущность-связь был предложен в 1976 г. Питером Пин-Шэн Ченом [37]. В дальнейшем многими авторами были разработаны свои варианты подобных моделей (нотация Мартина, нотация IDEF1X, нотация Баркера и др.). Кроме того, различные программные средства, реализующие одну и ту же нотацию, могут отличаться своими возможностями. По сути, все варианты диаграмм сущность-связь исходят из одной идеи - рисунок всегда нагляднее текстового описания. Все такие диаграммы используют графическое изображение сущностей предметной области, их свойств (атрибутов), и взаимосвязей между сущностями.
Мы опишем работу с ER-диаграммами близко к нотации Баркера, как довольно легкой в понимании основных идей. Данная глава является скорее иллюстрацией методов семантического моделирования, чем полноценным введением в эту область.

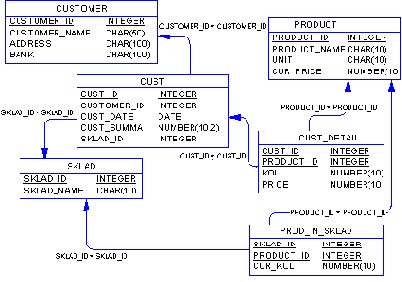

Разработанный выше пример ER-диаграммы является примером концептуальной диаграммы. Это означает, что диаграмма не учитывает особенности конкретной СУБД. По данной концептуальной диаграмме можно построить физическую диаграмму, которая уже будут учитываться такие особенности СУБД, как допустимые типы и наименования полей и таблиц, ограничения целостности и т.п. Физический вариант диаграммы, приведенной на Рис. 9 может выглядеть, например, следующим образом:
Рис. 10
На данной диаграмме каждая сущность представляет собой таблицу базы данных, каждый атрибут становится колонкой соответствующей таблицы. Обращаем внимание на то, что во многих таблицах, например, "CUST_DETAIL" и "PROD_IN_SKLAD", соответствующих сущностям "Запись списка накладной" и "Товар на складе", появились новые атрибуты, которых не было в концептуальной модели - это ключевые атрибуты родительских таблиц, мигрировавших в дочерние таблицы для того, чтобы обеспечить связь между таблицами посредством внешних ключей.
Легко заметить, что полученные таблицы сразу находятся в 3НФ.
Рис. 3
Рис. 4Каждая связь имеет два конца и одно или два наименования. Наименование обычно выражается в неопределенной глагольной форме: "иметь", "принадлежать" и т.п. Каждое из наименований относится к своему концу связи. Иногда наименования не пишутся ввиду их очевидности. Каждая связь может иметь один из следующих типов связи:
Рис. 5Связь типа один-к-одному означает, что один экземпляр первой сущности (левой) связан с одним экземпляром второй сущности (правой). Связь один-к-одному чаще всего свидетельствует о том, что на самом деле мы имеем всего одну сущность, неправильно разделенную на две. Связь типа один-ко-многим означает, что один экземпляр первой сущности (левой) связан с несколькими экземплярами второй сущности (правой). Это наиболее часто используемый тип связи. Левая сущность (со стороны "один") называется родительской, правая (со стороны "много") - дочерней. Характерный пример такой связи приведен на Рис. 4. Связь типа много-ко-многим означает, что каждый экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и каждый экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности. Тип связи много-ко-многим является временным типом связи, допустимым на ранних этапах разработки модели. В дальнейшем этот тип связи должен быть заменен двумя связями типа один-ко-многим путем создания промежуточной сущности. Каждая связь может иметь одну из двух модальностей связи:
Рис. 6Модальность "может" означает, что экземпляр одной сущности может быть связан с одним или несколькими экземплярами другой сущности, а может быть и не связан ни с одним экземпляром.
Модальность "должен" означает, что экземпляр одной сущности обязан быть связан не менее чем с одним экземпляром другой сущности.
Связь может иметь разную модальность с разных концов (как на Рис. 4).
Описанный графический синтаксис позволяет однозначно читать диаграммы, пользуясь следующей схемой построения фраз:
<Каждый экземпляр СУЩНОСТИ 1> <МОДАЛЬНОСТЬ СВЯЗИ> <НАИМЕНОВАНИЕ СВЯЗИ> <ТИП СВЯЗИ> <экземпляр СУЩНОСТИ 2>.
Каждая связь может быть прочитана как слева направо, так и справа налево. Связь на Рис. 4 читается так:
Слева направо: "каждый сотрудник может иметь несколько детей".
Справа налево: "Каждый ребенок обязан принадлежать ровно одному сотруднику".
Задав дополнительные вопросы менеджеру, мы выяснили, что фирма имеет несколько складов. Причем, каждый товар может храниться на нескольких складах и быть проданным с любого склада.
Куда поместить сущности "Накладная" и "Склад" и с чем их связать? Спросим себя, как связаны эти сущности между собой и с сущностями "Покупатель" и "Товар"? Покупатели покупают товары, получая при этом накладные, в которые внесены данные о количестве и цене купленного товара. Каждый покупатель может получить несколько накладных. Каждая накладная обязана выписываться на одного покупателя. Каждая накладная обязана содержать несколько товаров (не бывает пустых накладных). Каждый товар, в свою очередь, может быть продан нескольким покупателям через несколько накладных. Кроме того, каждая накладная должна быть выписана с определенного склада, и с любого склада может быть выписано много накладных. Таким образом, после уточнения, диаграмма будет выглядеть следующим образом:
Рис. 8
Пора подумать об атрибутах сущностей. Беседуя с сотрудниками фирмы, мы выяснили следующее: Каждый покупатель является юридическим лицом и имеет наименование, адрес, банковские реквизиты. Каждый товар имеет наименование, цену, а также характеризуется единицами измерения. Каждая накладная имеет уникальный номер, дату выписки, список товаров с количествами и ценами, а также общую сумму накладной. Накладная выписывается с определенного склада и на определенного покупателя. Каждый склад имеет свое наименование. Снова выпишем все существительные, которые будут потенциальными атрибутами, и проанализируем их: Юридическое лицо - термин риторический, мы не работаем с физическими лицами. Не обращаем внимания. Наименование покупателя - явная характеристика покупателя. Адрес - явная характеристика покупателя. Банковские реквизиты - явная характеристика покупателя. Наименование товара - явная характеристика товара. (?)Цена товара - похоже, что это характеристика товара. Отличается ли эта характеристика от цены в накладной? Единица измерения - явная характеристика товара. Номер накладной - явная уникальная характеристика накладной. Дата накладной - явная характеристика накладной. (?)Список товаров в накладной - список не может быть атрибутом. Вероятно, нужно выделить этот список в отдельную сущность. (?)Количество товара в накладной - это явная характеристика, но характеристика чего? Это характеристика не просто "товара", а "товара в накладной". (?)Цена товара в накладной - опять же это должна быть не просто характеристика товара, а характеристика товара в накладной. Но цена товара уже встречалась выше - это одно и то же? Сумма накладной - явная характеристика накладной. Эта характеристика не является независимой. Сумма накладной равна сумме стоимостей всех товаров, входящих в накладную. Наименование склада - явная характеристика склада.
В ходе дополнительной беседы с менеджером удалось прояснить различные понятия цен. Оказалось, что каждый товар имеет некоторую текущую цену. Эта цена, по которой товар продается в данный момент. Естественно, что эта цена может меняться со временем. Цена одного и того же товара в разных накладных, выписанных в разное время, может быть различной. Таким образом, имеется две цены - цена товара в накладной и текущая цена товара.
С возникающим понятием "Список товаров в накладной" все довольно ясно. Сущности "Накладная" и "Товар" связаны друг с другом отношением типа много-ко-многим. Такая связь, как мы отмечали ранее, должна быть расщеплена на две связи типа один-ко-многим. Для этого требуется дополнительная сущность. Этой сущностью и будет сущность "Список товаров в накладной". Связь ее с сущностями "Накладная" и "Товар" характеризуется следующими фразами - "каждая накладная обязана иметь несколько записей из списка товаров в накладной", "каждая запись из списка товаров в накладной обязана включаться ровно в одну накладную", "каждый товар может включаться в несколько записей из списка товаров в накладной", " каждая запись из списка товаров в накладной обязана быть связана ровно с одним товаром". Атрибуты "Количество товара в накладной" и "Цена товара в накладной" являются атрибутами сущности " Список товаров в накладной".
Точно также поступим со связью, соединяющей сущности "Склад" и "Товар". Введем дополнительную сущность "Товар на складе". Атрибутом этой сущности будет "Количество товара на складе". Таким образом, товар будет числиться на любом складе и количество его на каждом складе будет свое.

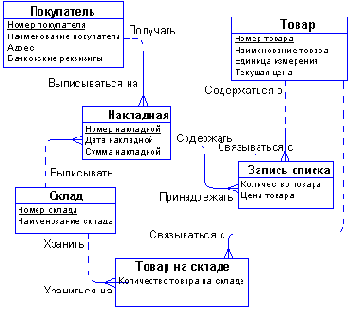

Теперь можно внести все это в диаграмму:
Рис. 9
Атрибуты изображаются в пределах прямоугольника, определяющего сущность:
Рис. 2
Каждая сущность в модели изображается в виде прямоугольника с наименованием:
Рис. 1
