Метод RoundRec вычерчивает прямоугольник

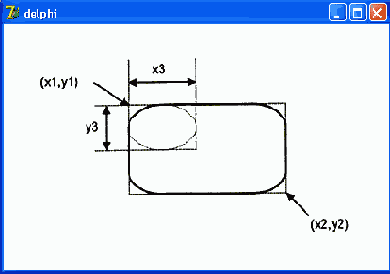

Рисунок 10.8. Метод RoundRec вычерчивает прямоугольник со скругленными углами


Вид линии контура (цвет, ширина и стиль) определяется значениями свойства Реп, а цвет и стиль заливки области внутри прямоугольника — значениями свойства Brush поверхности (canvas), на которой прямоугольник вычерчивается.

Есть еще два метода, которые вычерчивают прямоугольник, используя в качестве инструмента только кисть (Brush). Метод FillRect вычерчивает закрашенный прямоугольник, а метод FrameRect — только контур. У каждого из этих методов лишь один параметр — структура типа TRect. Поля структуры TRect содержат координаты прямоугольной области, они могут быть заполнены при помощи функции Rect.

Ниже в качестве примера использования методов FillRect и FrameRect приведена процедура, которая на поверхности формы вычерчивает прямоугольник с красной заливкой и прямоугольник с зеленым контуром.

procedure TForm1.Button1Click(Sender: TObject);

var

r1, r2: TRect; // координаты углов прямоугольников

begin


// заполнение полей структуры

// зададим координаты углов прямоугольников

r1 := Rect(20,20,60,40);

r2 := Rect(10,10,40,50);

with fоrm1.Canvas do begin

Brush.Color := clRed;

FillRect(r1); // закрашенный прямоугольник

Brush.Color := clGreen;

FrameRect(r2}; // только граница прямоугольника

end;

end;
